88
10
5
5
6
9
11 121413
15
7
8
109 11 1413
15
1 2 3 4 1 2 3 4
5
5
6
7
8

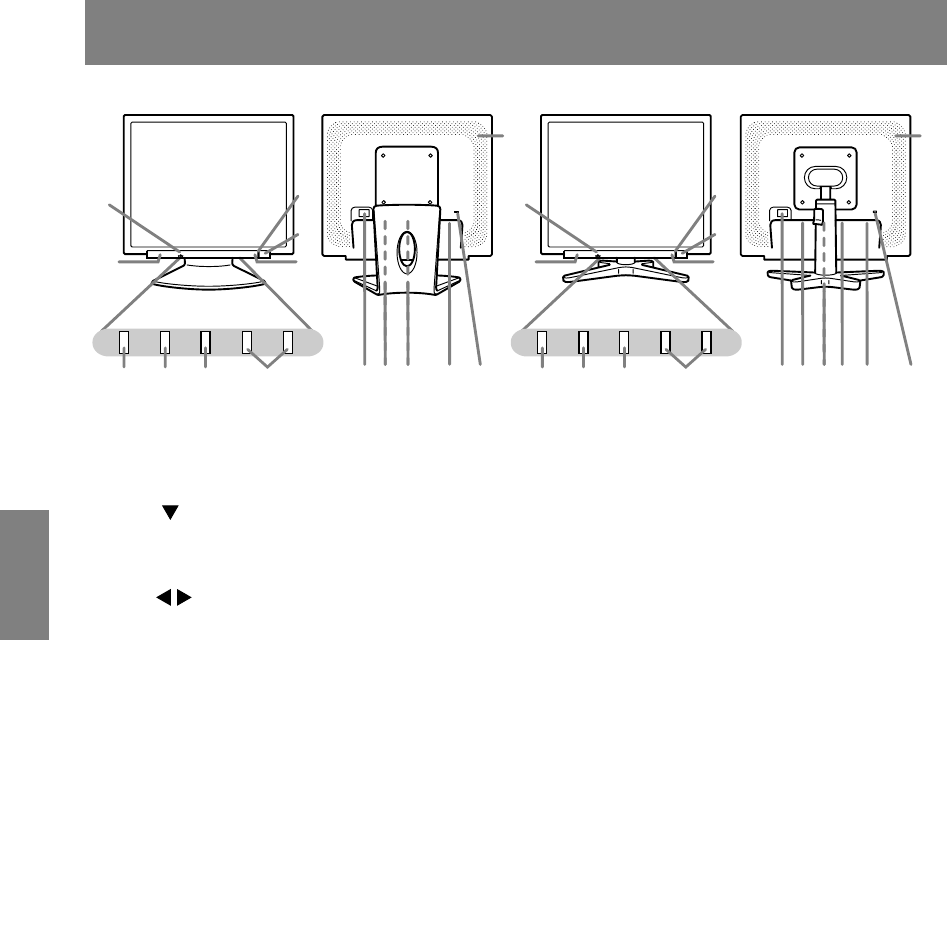

Descrizione del prodotto
[LL-171A][LL-171G]
1. Tasto AUTO [LL-171A] ............ Questo tasto si usa per eseguire la regolazione automatica dello
schermo (CLOCK, PHASE, H-POS e V-POS). (p.97)
Tasto INPUT [LL-171G] ........... Per commutare tra i terminali di ingresso del segnale.
2. Tasto MENU .............................. Questo tasto si usa per visualizzare, selezionare e chiudere il menu
OSD (On Screen Display).
3. Tasto
/ MODE ....................... Quando il menu OSD è visualizzato:
Questo tasto si usa per selezionare delle opzioni di menu.
Quando il menu OSD non è visualizzato:
Questo tasto serve per predisporre DISPLAY MODE.
4. Tasti
................................... Quando il menu OSD è visualizzato:
Questi tasti si usano per selezionare una opzione od impostare il
valore dell'opzione selezionata.
Quando il menu OSD non è visualizzato:
Questi tasti si usano per regolare la luminosità della
retroilluminazione e il volume dell'altoparlante.
5. Altoparlanti............................... Si può sentire l'entrata dell'audio attraverso il dispositivo esterno
collegato al monitor.
6. Terminale per le cuffie ............. Le cuffie (da acquistare in commercio) si possono collegare qui.
7. Tasto di alimentazione ............ Premendo questo tasto si accende l'alimentazione.
Premete il tasto ancora una volta, per spegnere l'alimentazione.
8. LED di alimentazione .............. Questo LED è illuminato in verde durante l'uso ed in arancione nel
modo risparmio energetico.
9. Interruttore principale rete
10. Terminale di alimentazione
11. Terminale di ingresso audio ... Il terminale di uscita audio di un computer può essere collegato in
questa posizione. Si dovrebbe usare il cavo audio accluso.
12.
Terminale di ingresso DVI-I
[LL-171G]
........
Qui si possono collegare il terminale di uscita RGB digitale oppure il
terminale di uscita RGB analogico del computer.
Per un ingresso segnale digitale: Esso può essere collegato ad un
computer con un terminale di uscita DVI compatibile (DVI-D24 pin
oppure DVI-I29 pin) e che ha la capacità di fornire l'uscita SXGA. A
seconda del computer da collegare una visualizzazione corretta può
essere possibile oppure no.
13.
Terminale di ingresso RGB analogico ....
Collegate il cavo segnale analogico in questa posizione. Si dovrebbe
usare il cavo segnale analogico accluso.
14. Ancoraggio di sicurezza.......... Collegando una serratura di sicurezza (da acquistare in commercio)
all'ancoraggio di sicurezza, il monitor rimane bloccato, in modo da
non poter essere trasportato.
Il foro antifurto funziona unitamente ai sistemi di sicurezza Kensington
Micro Saver.
15. Fori per la ventilazione ............ Non ostruite mai i fori per la ventilazione, in quanto ciò può provocare
un surriscaldamento all'interno del monitor e dare luogo a distrurbi al
funzionamento.
(INPUT-2)
(INPUT-1)
171AG_it.P65 12/4/2003, 1:14 PM88
