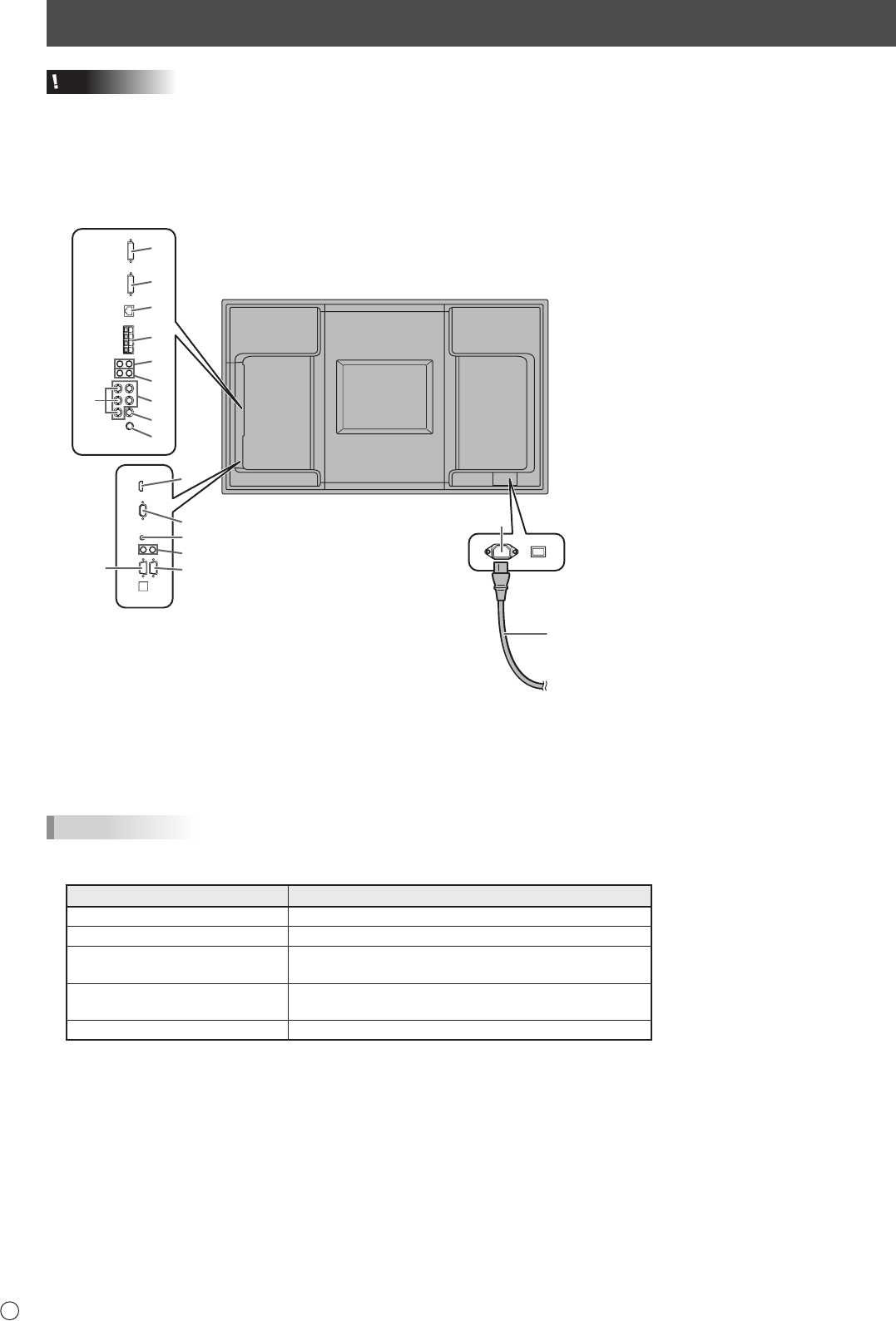

Anschlüsse

Vorsicht

• Schalten Sie unbedingt den Hauptschalter aus und ziehen Sie den Netzstecker, bevor Sie Kabel anschließen oder abziehen.

Lesen Sie auch das Handbuch des Gerätes, das Sie an den Monitor anschließen möchten.

• Verwechseln Sie beim Anschließen nicht die Eingangsklemmen mit den Ausgangsklemmen. Dies könnte zu Fehlfunktionen

und anderen Problemen führen.

Wenn das PN-ZB01 (optional)

angeschlossen ist

Zur Wandsteckdose

TIPPS

• Stellen Sie die Audioeingangsbuchse für die einzelnen Eingangsmodi in AUDIO SELECT <AUDIO AUSWAHL> im Menü

OPTION <OPTIONEN> ein. Die Einstellungen bei der Auslieferung sind nachstehend gezeigt.

Eingangsmodus Audioeingangsanschluss (Werkseinstellung)

PC D-SUB, PC DVI-D,PC RGB Audioeingangsanschluss

AV DVI-D Audio1 Eingangsanschluss

AV COMPONENT (BNC),

AV S-VIDEO,AV VIDEO (BNC)

Audio2 Eingangsanschluss

AV COMPONENT (D-SUB)

AV VIDEO (D-SUB)

Audioeingangsanschluss

PC HDMI, AV HDMI PC/AV HDMI-Eingangsanschluss

• Bei Anschluss eines externen Lautsprechers muss des Lautsprecherkabels (mit PN-ZB01 mitgeliefert) angebracht werden.

• HDMI, das HDMI-Logo und High-Denition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von

HDMI Licensing LLC.

1. Netzsteckdose

2. Netzkabel (im Lieferumfang enthalten)

3. PC/AV HDMI-Eingangsanschluss

4. PC D-sub-Eingangsanschluss

5. Audioeingangsanschluss

6. Audioausgangsanschlüsse

7. RS-232C-Ausgangsanschluss

8. RS-232C-Eingangsanschluss

Wenn das PN-ZB01 (optional) angeschlossen ist

9. PC/AV DVI-D-Eingangsanschluss

10. PC/AV DVI-D-Ausgangsanschluss

11. LAN-Anschluss

12. Anschlüsse für externe Lautsprecher

13. Audio1 Eingangsanschlüsse

14. Audio2 Eingangsanschlüsse

15. PC RGB-Eingangsanschlüsse

16. AV Component-Eingangsanschlüsse

17. AV Video-Eingangsanschluss

18. AV S-Video-Eingangsanschluss

1 2 ... 27 28 29 30 31 32 33 34 35 36 37 ... 43 44
